RDK-706

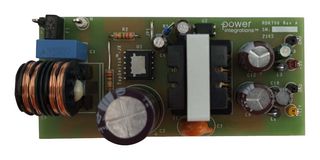

Reference Design Kit, TOP267VG, Power Management, Isolated Flyback Power Supply
Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
4 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 1+ | 397,660 lei |
Preţ pentru:Each
Minim: 1
Mai multe: 1
397,66 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorPOWER INTEGRATIONS
Nr. de reper producătorRDK-706
Cod de comandă4059649
Fişă tehnică
Silicon ManufacturerPower Integrations
Silicon Core NumberTOP267VG
Kit Application TypePower Management
Application Sub TypeIsolated Flyback Power Supply
Core Architecture-
Core Sub-Architecture-
Silicon Family NameTOPSwitch-JX
Kit ContentsReference Design Board TOP267VG
Product Range-
SVHCNo SVHC (21-Jan-2025)
Prezentare generală a produsului
RDK-706 is a reference design kit for a 26.5W isolated flyback power supply using TOPSwitch™-JX TOP267VG.
- Input voltage: 90VAC to 265VAC, output voltage: 12V / 2A, 5V / 500mA
- Dual output flyback topology
- No-load input power <lt/> 90mW at 230VAC
- Auto recovery output over current (OCP) and short-circuit protection
- Primary sensed output overvoltage shutdown (OVP) eliminates second optocoupler
- Over temperature shutdown
- Line UVLO and line overvoltage shutdown prevents output glitching and improves reliability
- 132KHz operation optimizes core size and efficiency performance
- 84% <lt/> efficiency full load at nominal lines
Specificaţii tehnice
Silicon Manufacturer
Power Integrations
Kit Application Type
Power Management
Core Architecture
-
Silicon Family Name
TOPSwitch-JX
Product Range
-
Silicon Core Number
TOP267VG
Application Sub Type
Isolated Flyback Power Supply
Core Sub-Architecture
-
Kit Contents
Reference Design Board TOP267VG
SVHC
No SVHC (21-Jan-2025)
Documentaţie tehnică (1)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:United States
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:United States
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:84733020
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.000001
