AWCCA-53N53H50-C01-B
Charging Coil, Wireless, AWCCA Series, 24 µH, ± 10%, 0.072 ohm, 1 Coil, 1 Layer

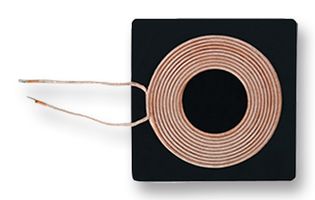

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorABRACON
Nr. de reper producătorAWCCA-53N53H50-C01-B
Cod de comandă2431218
Gamă de produseAWCCA Series
Fişă tehnică
Nu mai este în stoc
Detalii tehnice
ProducătorABRACON
Nr. de reper producătorAWCCA-53N53H50-C01-B
Cod de comandă2431218
Gamă de produseAWCCA Series
Fişă tehnică
Product RangeAWCCA Series
Inductance24µH
Inductance Tolerance± 10%
DC Resistance Max0.072ohm
No. of Coils1 Coil
No. of Layers1 Layer
Saturation Current (Isat)30A
Self Resonant Frequency2.8MHz
Quality Factor170@100kHz
AC Current Rating5.7A
Product Length53mm
Product Width53mm
Product Height3.8mm
Inductor MountingBoard Mount
Operating Temperature Min-25°C
Operating Temperature Max85°C
Prezentare generală a produsului
The AWCCA-53N53 series Wireless Charging Coil Assembly with high permeability shielding to protect sensitive electronics.
- For Tx or Rx applications
- Durable construction
- -25 to 85°C Operating temperature range
Aplicaţii
Power Management, Industrial, Wireless, Automotive, Consumer Electronics, Portable Devices, Communications & Networking
Specificaţii tehnice
Product Range
AWCCA Series
Inductance Tolerance
± 10%
No. of Coils
1 Coil
Saturation Current (Isat)
30A
Quality Factor
170@100kHz
Product Length
53mm
Product Height
3.8mm
Operating Temperature Min
-25°C
Inductance
24µH
DC Resistance Max
0.072ohm
No. of Layers
1 Layer
Self Resonant Frequency
2.8MHz
AC Current Rating
5.7A
Product Width
53mm
Inductor Mounting
Board Mount
Operating Temperature Max
85°C
Documentaţie tehnică (1)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85043180
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.01
