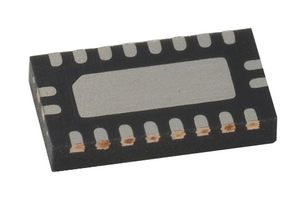

PI3PCIE3212ZBEX
Multiplexer/Demultiplexer Switch, 2:1, 8 Gbps, 3 V to 3.6 V, -40 °C to 85 °C, TQFN-20
Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
1.734 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 1+ | 10,670 lei |
| 10+ | 6,910 lei |
| 50+ | 6,050 lei |
| 100+ | 4,990 lei |
| 250+ | 4,350 lei |
| 500+ | 3,970 lei |
Preţ pentru:Each (Supplied on Cut Tape)
Minim: 1
Mai multe: 1
10,67 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorDIODES INC.
Nr. de reper producătorPI3PCIE3212ZBEX
Cod de comandă3374069
Fişă tehnică
IC FunctionAnalogue Switch, Analogue Multiplexer/Demultiplexer
Power Supply TypeSingle Supply
Supply Voltage Range3V to 3.6V
IC Case / PackageTQFN
No. of Pins20Pins
No. of Channels2Channels
On Resistance Typ-
On Resistance Max-
Switch ConfigurationSPDT
Mux / Demux Configuration2:1
InterfacesPCI
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max85°C
Product Range-
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (27-Jun-2024)
Prezentare generală a produsului
PI3PCIE3212ZBEX is a 3.3V, PCI Express® 3.0, 1-lane, 2-channel, 8Gbps, 2:1 mux/DeMux switch w/ single enable. This product is ideal for PCI Express® 3.0 signal switching at 8.0Gbps due to its low bit-to-bit skew, high channel-to-channel noise isolation, and bandwidth. Applications include NBs, PCs, servers, and other embedded devices. The PI3PCIE3212 can route PCI Express 3.0, DP1.2, USB3.0, SAS2.0, SATA3.0, XAUI, and RXAUI signals with low signal attenuation.
- Total current from VDD 3.3V supply is 0.2mA typ at SEL=OV or VDD
- Power down current is 20µA typ at PD=1
- Differential voltage (differential pins) is 1.6Vppd maximum
- Common mode voltage (differential pins) is 0.8V maximum
- Bandwidth (-3dB) is 8.1GHz
- Bit-to-bit skew within the same differential pair is 10ps maximum
- Near end crosstalk is -32dB typ at f=2.5GHz-4GHz
- Differential insertion loss is -0.4dB typ at f=100MHz
- Operating temperature range from -40 to 85°C
- 20-contact, very thin quad flat no-lead (TQFN) package
Specificaţii tehnice
IC Function
Analogue Switch, Analogue Multiplexer/Demultiplexer
Supply Voltage Range
3V to 3.6V
No. of Pins
20Pins
On Resistance Typ
-
Switch Configuration
SPDT
Interfaces
PCI
Operating Temperature Min
-40°C
Product Range
-
MSL
MSL 1 - Unlimited
Power Supply Type
Single Supply
IC Case / Package
TQFN
No. of Channels
2Channels
On Resistance Max
-
Mux / Demux Configuration
2:1
IC Mounting
Surface Mount
Operating Temperature Max
85°C
Qualification
-
SVHC
No SVHC (27-Jun-2024)
Documentaţie tehnică (2)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Taiwan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Taiwan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85423990
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (27-Jun-2024)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.000001
