B16B-PH-K-S (LF)(SN)
Pin Header, Wire-to-Board, 2 mm, 1 Rows, 16 Contacts, Through Hole Straight, PH

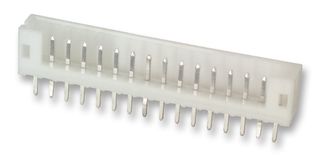

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorJST / JAPAN SOLDERLESS TERMINALS
Nr. de reper producătorB16B-PH-K-S (LF)(SN)
Cod de comandă1830770
Gamă de produsePH
Fişă tehnică
76.787 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 10+ | 2,830 lei |
| 100+ | 2,490 lei |
| 500+ | 2,140 lei |
| 1000+ | 1,880 lei |
| 2500+ | 1,840 lei |
Preţ pentru:Each
Minim: 10
Mai multe: 10
28,30 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorJST / JAPAN SOLDERLESS TERMINALS
Nr. de reper producătorB16B-PH-K-S (LF)(SN)
Cod de comandă1830770
Gamă de produsePH
Fişă tehnică
Connector SystemsWire-to-Board
Pitch Spacing2mm
No. of Rows1Rows
No. of Contacts16Contacts
Contact Termination TypeThrough Hole Straight
Product RangePH
Connector ShroudShrouded
Contact MaterialBrass
Contact PlatingTin Plated Contacts
Connector TypePCB Header
SVHCNo SVHC (21-Jan-2025)
Prezentare generală a produsului
B16B-PH-K-S (LF)(SN) is a PH series disconnect able crimp-style header. This thin, low-profile connector features a 2.0mm pitch, stands 8.0mm high after mounting, and is 4.5mm wide. It is designed to meet the demand for high-density connections of internal wires to printed circuit boards. The connector is compact, highly reliable, and cost-effective. Recognized to E60389 and R75087.
- Reliable contact, fully shrouded header, 2.0mm pitch
- Printed circuit board retention mechanism, surface mount model (SMT)
- 16 number of circuits, natural (white) colour
- Top entry type, clinched indication
- 2A AC/DC (AWG #24)current rating, 100V AC/DC voltage rating
- Applicable PC board thickness range from 0.8 to 1.6mm
- 10mohm max contact resistance (initial value), 1,000Mohm min insulation resistance
- Temperature range from -25 to +85°C
Avertismente
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Specificaţii tehnice
Connector Systems
Wire-to-Board
No. of Rows
1Rows
Contact Termination Type
Through Hole Straight
Connector Shroud
Shrouded
Contact Plating
Tin Plated Contacts
SVHC
No SVHC (21-Jan-2025)
Pitch Spacing
2mm
No. of Contacts
16Contacts
Product Range
PH
Contact Material
Brass
Connector Type
PCB Header
Documentaţie tehnică (1)
Produse asociate
2 produse găsite
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Malaysia
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Malaysia
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85366930
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.001
