S9B-XH-A (LF)(SN)
Pin Header, Right Angle, Wire-to-Board, 2.5 mm, 1 Rows, 9 Contacts, Through Hole Right Angle, XH

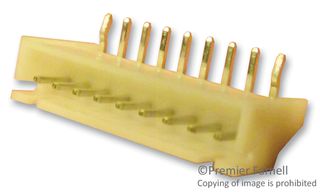

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorJST / JAPAN SOLDERLESS TERMINALS
Nr. de reper producătorS9B-XH-A (LF)(SN)
Cod de comandă1516297
Gamă de produseXH
Fişă tehnică
14.979 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 10+ | 2,240 lei |
| 100+ | 1,780 lei |
| 500+ | 1,620 lei |
| 1000+ | 1,520 lei |
| 2500+ | 1,430 lei |
| 5000+ | 1,360 lei |
Preţ pentru:Each
Minim: 10
Mai multe: 10
22,40 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorJST / JAPAN SOLDERLESS TERMINALS
Nr. de reper producătorS9B-XH-A (LF)(SN)
Cod de comandă1516297
Gamă de produseXH
Fişă tehnică
Connector SystemsWire-to-Board
Pitch Spacing2.5mm
No. of Rows1Rows
No. of Contacts9Contacts
Contact Termination TypeThrough Hole Right Angle
Product RangeXH
Connector ShroudShrouded
Contact MaterialBrass
Contact PlatingTin Plated Contacts
Connector TypePCB Header
SVHCMelamine (23-Jan-2024)
Prezentare generală a produsului
The S9B-XH-A (LF)(SN) is a 9-contact 2.5mm pitch Crimp Connector, 3A, 250V rated. This XH series right angled shrouded header disconnectable wire to board Connector is made of tin plated copper undercoated copper alloy post, white PA wafer having side entry PC board mounting direction. This connector was developed based on the high reliability and versatility of the NH series connectors. The connectoris very small with mounting height of 9.8mm and 22AWG applicable wire gauge.
- Original folded beam contact
- 10Ω Maximum contact resistance
- 1000MΩ Minimum insulation resistance
- -25 to 85°C Operating temperature range
Aplicaţii
Industrial
Specificaţii tehnice
Connector Systems
Wire-to-Board
No. of Rows
1Rows
Contact Termination Type
Through Hole Right Angle
Connector Shroud
Shrouded
Contact Plating
Tin Plated Contacts
SVHC
Melamine (23-Jan-2024)
Pitch Spacing
2.5mm
No. of Contacts
9Contacts
Product Range
XH
Contact Material
Brass
Connector Type
PCB Header
Documentaţie tehnică (1)
Produse asociate
1 produs găsit
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85366930
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:Melamine (23-Jan-2024)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.008835
