SWC4242KB120-100

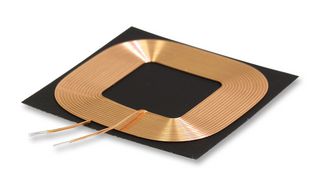

Charging Coil, Wireless, SWC Series, 12.5 µH, ± 10%, 0.24 ohm, 1 Coil, 1 Layer
Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorLAIRD
Nr. de reper producătorSWC4242KB120-100
Cod de comandă2452018
Gamă de produseSWC Series
Fişă tehnică
51 În Stoc
Aveți nevoie de mai mult?
Livrare EXPRESS în 1-2 zile lucrătoare
Comandați înainte de ora 17:00
Livrarea Standard GRATUITĂ
la comenzi în valoare de 0,00 lei și peste
Timpul exact de livrare va fi calculat la checkout
| Cantitate | Preț (fără TVA) |
|---|---|
| 1+ | 33,780 lei |
| 10+ | 28,400 lei |
| 50+ | 24,990 lei |
| 100+ | 23,570 lei |
| 200+ | 21,540 lei |
| 672+ | 20,070 lei |
Preţ pentru:Each
Minim: 1
Mai multe: 1
33,78 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorLAIRD
Nr. de reper producătorSWC4242KB120-100
Cod de comandă2452018
Gamă de produseSWC Series
Fişă tehnică
Product RangeSWC Series
Inductance12.5µH
Inductance Tolerance± 10%
DC Resistance Max0.24ohm
No. of Coils1 Coil
No. of Layers1 Layer
Saturation Current (Isat)-
Self Resonant Frequency-
Quality Factor20@100kHz
AC Current Rating-
Product Length42mm
Product Width42mm
Product Height0.7mm
Inductor MountingBoard Mount
Operating Temperature Min-40°C
Operating Temperature Max85°C
SVHCNo SVHC (07-Nov-2024)
Prezentare generală a produsului
The SWC4242KB120-100 is a Wireless Charging Receiver Coil Module compatible with WPC Qi standard. It is assembled with thin and flexible sintered ferrite sheet. It is suitable for battery pack or any devices that need contactless power.
- Optimized Q for highest possible charging efficiency
- -40 to 85℃ Operating temperature range
- 100kHz, 1V Test inductance
Aplicaţii
Power Management, Industrial, Portable Devices, Consumer Electronics, Communications & Networking
Specificaţii tehnice
Product Range
SWC Series
Inductance Tolerance
± 10%
No. of Coils
1 Coil
Saturation Current (Isat)
-
Quality Factor
20@100kHz
Product Length
42mm
Product Height
0.7mm
Operating Temperature Min
-40°C
SVHC
No SVHC (07-Nov-2024)
Inductance
12.5µH
DC Resistance Max
0.24ohm
No. of Layers
1 Layer
Self Resonant Frequency
-
AC Current Rating
-
Product Width
42mm
Inductor Mounting
Board Mount
Operating Temperature Max
85°C
Documentaţie tehnică (1)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85043180
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (07-Nov-2024)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.005443
