MC11605A12W-VNMLB
Alphanumeric LCD, 16 x 1, Blue on Black, 5V, Parallel, English, Japanese, Transmissive

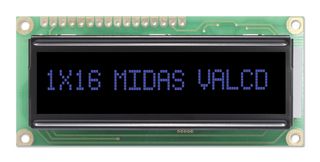

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorMIDAS DISPLAYS
Nr. de reper producătorMC11605A12W-VNMLB
Cod de comandă2483326
Gamă de produseMC11605A12W
Fişă tehnică
Nu mai este în stoc
Detalii tehnice
ProducătorMIDAS DISPLAYS
Nr. de reper producătorMC11605A12W-VNMLB
Cod de comandă2483326
Gamă de produseMC11605A12W
Fişă tehnică
Character Count x Line16 x 1
Display AppearanceBlue on Black
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeTransmissive
Character Size6.56mm
LCD Display TypeVATN
Module Size80mm x 36mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourBlue
Product RangeMC11605A12W
SVHCNo SVHC (14-Jun-2023)
Prezentare generală a produsului
- Alphanumeric / character LCD module
- 1 line of 16 characters - 1 x 16 also referred to as 16 x 1
- Negative mode VATN material (Vertical Aligned TN)
- Appearance - blue characters on black background
- Transmissive technology, generally for indoor applications
- Low cost aesthetic alternative to OLED technology
- Chip on board construction (COB) for easy mounting
- On board controller RW1063 or equivalent (HD44780 similar)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- Blue LED backlight
- Preferred view angle - 12 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (top left) connection, 2.54mm pitch
- Overall max dimensions - 80.0 x 36.0 x 13.5mm
- Viewing area - 66.0 x 16.0mm
- 5mm character (actual dimension 3.07 x 6.56mm)
Aplicaţii
Industrial, Imaging, Video & Vision
Specificaţii tehnice
Character Count x Line
16 x 1
Logic Voltage
5V
Font Set
English, Japanese
Character Size
6.56mm
Module Size
80mm x 36mm
Operating Temperature Max
70°C
Backlighting Colour
Blue
SVHC
No SVHC (14-Jun-2023)
Display Appearance
Blue on Black
Interface Type
Parallel
Display Mode
Transmissive
LCD Display Type
VATN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC11605A12W
Documentaţie tehnică (1)
Produse asociate
1 produs găsit
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Taiwan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Taiwan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85312095
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (14-Jun-2023)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.04
