55560-0247
Mezzanine Connector, Header, 0.5 mm, 2 Rows, 24 Contacts, Surface Mount, Brass

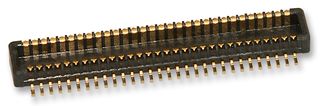

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
ProducătorMOLEX
Nr. de reper producător55560-0247
Cod de comandă3051309
Gamă de produseSlimStack 55560 Series
Fişă tehnică
12.000 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 3000+ | 3,810 lei |
| 9000+ | 3,730 lei |
Preţ pentru:Each (Supplied on Full Reel)
Minim: 3000
Mai multe: 3000
11.430,00 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorMOLEX
Nr. de reper producător55560-0247
Cod de comandă3051309
Gamă de produseSlimStack 55560 Series
Fişă tehnică
Mezzanine Connector TypeHeader
Pitch Spacing0.5mm
No. of Rows2Rows
No. of Contacts24Contacts
Connector MountingSurface Mount
Contact MaterialBrass
Contact PlatingGold Plated Contacts
Product RangeSlimStack 55560 Series
SVHCNo SVHC (21-Jan-2025)
Prezentare generală a produsului
55560-0247 55560 series 0.50mm pitch board-to-board SlimStack plug deliver design flexibility, with a wide range of circuit sizes and height variations as low as 1.50mm. It supports mobile industry processor interface (MIPI) D-PHY, MIPI M-PHY and HDMI 2.0 for all series. This supports display port 1.4 with 1.50mm mated connector height. Typical applications are automotive-car cameras, car LiDAR, ADAS application sensors, data / computing-desktop PCs, tablet PCs, servers, industrial-automation machines, cameras/sensors, test equipment.
- Surface mount, dual row, vertical orientation
- High-speed performance
- High operating temperature up to 105°C withstands harsh environments
- Mated height is 1.50mm
- 6mm mated width, durability (minimum) is 30cycles
- 24 loaded circuits, LCP, UL94V-0 housing
- Voltage (maximum) is 50V, current (maximum) is 0.5A per circuit
- Contact resistance (maximum) is 40 to 70milliohms, dielectric withstanding voltage is 125V to 500VAC
- Insulation resistance (minimum) is 100Megohms
- Copper alloy contact, operating temperature range from -40 to +105˚C
Specificaţii tehnice
Mezzanine Connector Type
Header
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (21-Jan-2025)
Pitch Spacing
0.5mm
No. of Contacts
24Contacts
Contact Material
Brass
Product Range
SlimStack 55560 Series
Documentaţie tehnică (3)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:China
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85366930
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.000293
