Detalii tehnice
ProducătorPANASONIC
Nr. de reper producătorAXE520127A
Cod de comandă2921299
Gamă de produseA4S
Fişă tehnică
Mezzanine Connector TypeReceptacle
Pitch Spacing0.4mm
No. of Rows2Rows
No. of Contacts20Contacts
Connector MountingSurface Mount
Contact MaterialCopper Alloy
Contact PlatingGold Plated Contacts
Product RangeA4S
SVHCTo Be Advised
Prezentare generală a produsului

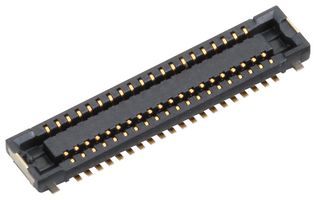

AXE520127A is a narrow pitch connector for board-to-FPC. This facilitates ever-increasing device miniaturization and advanced functionality. Simple lock structure provides tactile feedback to ensure excellent mating/unmating operation feel. This compact and slim structure contributes overall miniaturization of product design. Application includes smartphones, laptops and other mobile devices.
- Tough contact construction provides high resistance to various environmental
- Socket with 20 number of pins, 0.8mm mated height socket
- Ni plating base, Au plating surface
- Compared to F4S (40 pins, when mated)<gt/>, width: 30% down, Footprint: 30% down
- Ni barrier construction, bellows contact construction, porosity treatment
- V notch and Double contact constructions
- 0.3A/pin contact (Max. 5A at total pin contacts) rated current
- 60VAC/DC rated voltage, 150VAC for 1 minimum dielectric strength
- 1000Mohm minimum insulation resistance (initial)
- Ambient temperature range from -55 to +85°C
Specificaţii tehnice
Mezzanine Connector Type
Receptacle
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
To Be Advised
Pitch Spacing
0.4mm
No. of Contacts
20Contacts
Contact Material
Copper Alloy
Product Range
A4S
Documentaţie tehnică (2)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Japan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Japan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85366930
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:To Be Advised
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.00003
