BSM180C12P3C202
Silicon Carbide MOSFET, Chopper, N Channel, 180 A, 1.2 kV, Module

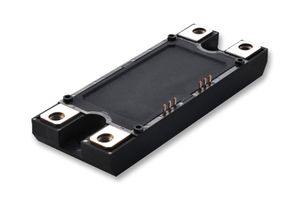

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
12 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 1+ | 2.205,230 lei |
Preţ pentru:Each
Minim: 1
Mai multe: 1
2.205,23 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorROHM
Nr. de reper producătorBSM180C12P3C202
Cod de comandă3573219
Fişă tehnică
MOSFET Module ConfigurationChopper
Channel TypeN Channel
Continuous Drain Current Id180A
Drain Source Voltage Vds1.2kV
Drain Source On State Resistance-
Transistor Case StyleModule
No. of Pins-
Rds(on) Test Voltage-
Gate Source Threshold Voltage Max5.6V
Power Dissipation880W
Operating Temperature Max150°C
Product Range-
SVHCLead (23-Jan-2024)
Prezentare generală a produsului
BSM180C12P3C202 is a SiC power module. This product is a chopper module consisting of SiC-UMOSFET and SiC-SBD from ROHM. Application includes motor drive, converter, photovoltaics, wind power generation.
- Low surge, low switching loss, high-speed switching possible
- Reduced temperature dependence
- 1.8V typical static drain-source on-state voltage (Tj=25°C, IC=180A, VGS=18V)
- 10µA maximum drain cut-off current (VDS=1200V, VGS=0V, Tj=25°C)
- Gate-source threshold voltage range from 2.7V to 5.6V (VDS=10V, ID=50mA, Tj=25°C)
- 9nF typical input capacitance (VDS=10V, VGS=0V, 100KHz, Tj=25°C)
- 30ns typ switching characteristics (VGS(on)=18V, VGS(off)=0V, VDS=600V, RG=3.9ohm inductive load)
- 2500Vrms isolation voltage (terminals to baseplate, f=60Hz AC 1min)
- 1.4ohm typical gate resistance (Tj=25°C)
- Junction temperature range from -40°C to150°C
Specificaţii tehnice
MOSFET Module Configuration
Chopper
Continuous Drain Current Id
180A
Drain Source On State Resistance
-
No. of Pins
-
Gate Source Threshold Voltage Max
5.6V
Operating Temperature Max
150°C
SVHC
Lead (23-Jan-2024)
Channel Type
N Channel
Drain Source Voltage Vds
1.2kV
Transistor Case Style
Module
Rds(on) Test Voltage
-
Power Dissipation
880W
Product Range
-
Documentaţie tehnică (1)
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Japan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Japan
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:85412900
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:Lead (23-Jan-2024)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.28
