STEVAL-ILL060V1
EVAL BOARD, HB LED ARRAY DRIVER

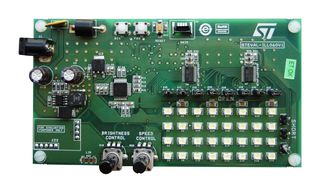

Imaginea are caracter strict ilustrativ. Vă rugăm consultaţi descrierea produsului.
2 În Stoc
Aveți nevoie de mai mult?
Livrare în 1-2 zile
Livrare standard pentru comenzile efectuate înainte de ora 17:00
| Cantitate | Preț (fără TVA) |
|---|---|
| 1+ | 205,130 lei |
Preţ pentru:Each
Minim: 1
Mai multe: 1
205,13 lei (fără TVA)
Adăugare nr. piesă /notă
Adăugat la Confirmarea comenzii, Factură și Buletinul de expediție numai pentru această comandă.
Acest număr va fi adăugat la Confirmarea comenzii, Factură, Buletinul de expediție, E-mailul de confirmare online și Eticheta produsului.
Detalii tehnice
ProducătorSTMICROELECTRONICS
Nr. de reper producătorSTEVAL-ILL060V1
Cod de comandă3228648
Fişă tehnică
Device TopologyConstant Current
No. of Outputs32Outputs
Output Current-
Output Voltage-
Input Voltage Min6VDC
Input Voltage Max24VDC
Core ChipSTAP16DPPS05
Dimming Control Type-
Kit ContentsEval Board STAP16DPPS05
Product Range-
SVHCNo SVHC (21-Jan-2025)
Prezentare generală a produsului
High brightness LED array driver with diagnostics evaluation board for automotive applications based on the STAP16DPPS05 automotive-grade low voltage 16bit constant current LED sink driver and STM8A. The LED driver is configured and controlled through an 8bit automotive-grade STM8A microcontroller via an SPI interface. An A5974D DC-DC converter, also automotive-grade provides the voltages and power needed for overall operation of the board. 6VDC to 24VDC power supply with reverse voltage protection, short-circuit protection and input surge protection and standard DC jack input.
- Backward/forward transition switch to change modes
- SWIM connector for MCU programing and debugging
- Connector for LIN development and evaluation
- Potentiometer to change brightness and speed of patterns
- 32 white LEDs (PLCC 4)
- 8 jumpers to simulate open-circuit error, 4 jumpers, to simulate short-circuit error
- USB-UART bridge to interface board with GUI
- Demonstrates pre-configured patterns with adjustable brightness/speed
- Demonstrates basic mode or frame programming mode with GUI SW
Specificaţii tehnice
Device Topology
Constant Current
Output Current
-
Input Voltage Min
6VDC
Core Chip
STAP16DPPS05
Kit Contents
Eval Board STAP16DPPS05
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
32Outputs
Output Voltage
-
Input Voltage Max
24VDC
Dimming Control Type
-
Product Range
-
Documentaţie tehnică (2)
Produse asociate
2 produse găsite
Legislaţie şi reglementări privind protecţia mediului
Ţara de origine:
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Italy
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Tara in care ultimul proces semnificativ de fabricare a fost efectuatŢara de origine:Italy
Tara in care ultimul proces semnificativ de fabricare a fost efectuat
Nr. tarif:84735080
US ECCN:EAR99
EU ECCN:NLR
Conformitate cu RoHS:Da
RoHS
Conform cu RoHS în ceea ce priveşte ftalaţii:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Descărcarea Certificatului de conformitate a produsului
Certificat de conformitate produs
Greutate (kg):.058
